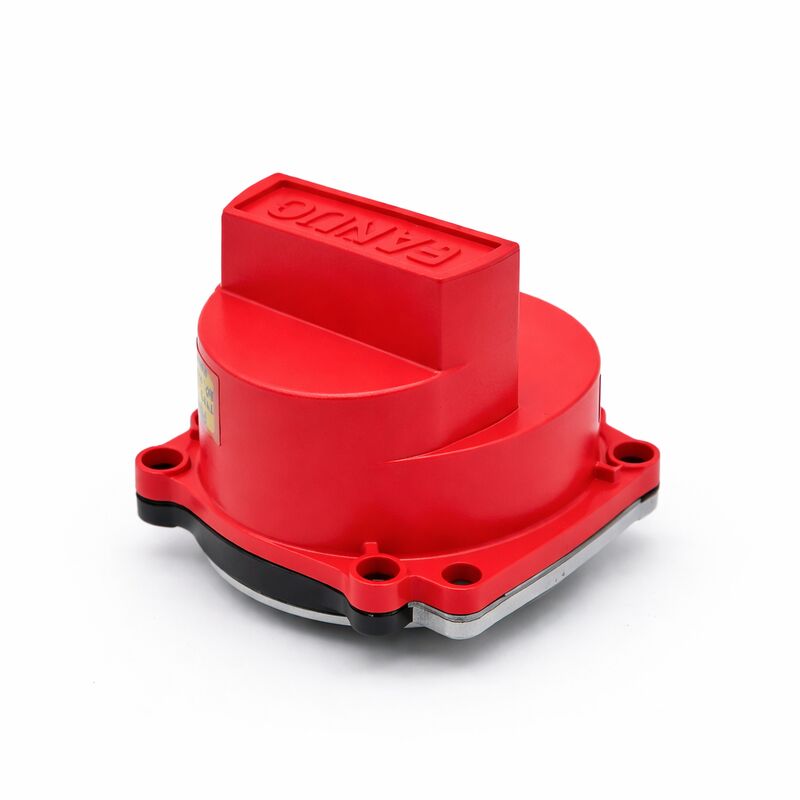

A860-0360-T061 FANUC Darbeli Kodlayıcı A8600360T061 A860-0360-T061

Fanuc A860-0360-T061 | Alpha αA64 Mutlak Darbe Kodlayıcı — 64.000P, D-Sub Arayüzü, Fanuc Alpha AC Servo Motorlar

Genel Bakış

Fanuc A860-0360-T061 , Fanuc'un A860-0360 alfa enkoder ailesindeki αA64 (64K ppr) mutlak darbe kodlayıcının D-Sub arayüzlü varyantıdır.

A860-0360 serisinin tüm üyeleri aynı temel enkoder mimarisini paylaşır — alfa serisi AC servo motorlar için 64.000 ppr mutlak seri geri besleme — ancak konektör stilleri ve kablo konfigürasyonlarında farklılık gösterir.

T061 varyantı, D-Sub konektörü ile tanımlanır; bu konektör, motorun geri besleme kablolamasının enkoder ucunda eşleşen kablo tertibatını belirler.

Daha geniş A860-0360 ailesi içinde, Fanuc ve makine üreticileri alfa motor neslinin üretim süresi boyunca farklı motor ve kurulum konfigürasyonları için farklı konektör standartları belirlediğinden birden fazla konektör varyantı mevcuttur.

T001 15 pinli düz erkek fiş kullanır; T011 dahili süperkapasitör yedeğine sahip 15 pinli düz fiş kullanır; T061 bir D-Sub tarzı konektör taşır — hepsi aynı enkoder işlevini yerine getirir, hepsi aynı CNC nesliyle uyumludur, ancak fiziksel kurulum için T-son ekine uyan belirli kablo ve konektör kombinasyonunu gerektirir.

Alfa enkoder alanındaki birçok uzman tarafından doğrulanan önemli bir not: yeni düz versiyon konektör T-varyantları eski kurulumlarla da uyumludur.

Bu, düz 15 pinli fişli T001'in, uygun kablo adaptasyonu ile T061 D-Sub kurulumuna takılabileceği ve düz profil versiyonunun, eski T061 birimleri bulunmadığında eski D-Sub arayüzüne hizmet edebileceği anlamına gelir.

αA64 mutlak enkoder, her açılışta tam konum referansı sağlar — amplifikatörün pil yedeği, güç kapalıyken depolanan konum sayımını koruduysa, planlı bir kapanmadan sonra makine yeniden başlatıldığında referans dönüş döngüsüne gerek yoktur.

64K ppr çözünürlüğü, tasarlandığı alfa motor serisi için çok uygundur ve motorun derecelendirilmiş çalışma hızı aralığında kararlı hız kontrolü için gereken konum güncelleme yoğunluğunu sağlar.

Anahtar Özellikler

Alpha Motor Ekosisteminde D-Sub Konektörü

D-Sub konektörleri — tanıdık yamuk çok pinli konektör tipi — Fanuc'un alfa servo motor neslinin üretildiği dönem boyunca endüstriyel elektronikte yaygın olarak kullanılmıştır.

İyi eşleşme güvenliği ile iyi anlaşılmış bir arayüz standardı sundular ve çeşitli uzunluklarda geniş bir hazır kablo tertibatı yelpazesi tarafından desteklendiler.

A860-0360-T061'in enkoder gövdesindeki D-Sub konektörü, adaptör gerektirmeden doğrudan enkoder geri besleme kablosunun motor ucundaki D-Sub soketini kabul etti.

Orijinal D-Sub kablo tertibatlarıyla hala hizmette olan makineler için T061, doğrudan değiştirme işlemidir — takın, kablolama değişikliği yok.

Yıllarca süren bakım boyunca D-Sub kablo tertibatlarının değiştirildiği veya uyarlandığı makineler için, sipariş vermeden önce mevcut enkoder ucu kablo konektörünü doğrulamak, takılı kabloyla eşleşmeyen konektöre sahip bir enkoder alma sürprizini önler.

Mutlak Konum Saklama ve Pil Bağımlılığı

Tüm αA64 varyantları gibi, T061'in mutlak konum yeteneği, makine kapanması sırasında çok turlu konum sayımını korumak için servo amplifikatördeki pil yedeğine bağlıdır. Enkoderin kendisi, herhangi bir zamanda kendi devri içindeki açısal konumunu bildirir; amplifikatör bu veriyi tam bir çok turlu mutlak sayım haline getirir ve pil destekli SRAM'de saklar.

Sağlıklı bir pil, CNC açılışındaki eksen konumu görüntüsünün gerçek mekanik konumla tam olarak eşleştiği anlamına gelir. Arızalı veya boşalmış bir pil, sayımın kaybolduğu ve referans dönüşünün gerekli olduğu anlamına gelir.

Pil sağlığı izleme, αA64 mutlak enkoderlere sahip herhangi bir makine için ilk hat bakım işlemidir.

CNC, pil voltajı uyarı eşiğine düştüğünde BAT alarmı üretir — bu noktada, bir sonraki planlı kapanmadan önce pili değiştirin.

Makine enerjiliyken pili değiştirmek en güvenli yaklaşımdır; amplifikatörün beslemesi pil değişimi sırasında kesintisiz kaldığı için enkoderin mutlak verileri bozulmadan kalır.

SSS

S1: "Yeni düz versiyon eski olanlarla da uyumludur" — bu T061 için pratikte ne anlama geliyor?

Bu, düz 15 pinli erkek fiş konektörlü daha yeni üretim bir αA64 enkoderin (T001 veya T011 revizyonu gibi) uygun kablolama ile T061 tarafından kullanılan eski D-Sub kablo tertibatıyla fiziksel olarak eşleşebileceği anlamına gelir.

Pratikte, bir servis sağlayıcı, düz 15 pinli çıkışı motor kablosu tarafında bir D-Sub soketine dönüştüren bir adaptörle T001 konektörlü bir enkoder sağlayabilir ve mevcut kablo hattını koruyabilir.

Bu geriye dönük uyumluluk, Fanuc tarafından onaylanmış bir özelliktir ve T061'e özgü stok bulunmadığında kullanışlıdır.

S2: A860-0360-T061, 16i veya 18i gibi FSSB donanımlı CNC kontrolleriyle kullanılabilir mi?

Hayır. αA64 A860-0360-T061, 15/16/18/21 Model A kontrolleriyle kullanılan ilk nesil alfa motorun seri geri besleme arayüzü için tasarlanmış bir alfa serisi enkoderdir. 0i, 16i, 18i ve 21i kontrollerinde bulunan FSSB (Fiber Servo Serial Bus) arayüzü, alfa i serisi enkoderler (A860-2000/2020 serisi BiA tipleri) için tasarlanmıştır.

Seri protokol, fiziksel arayüz ve motor kimliği el sıkışması, alfa ve alfa i enkoder nesilleri arasında farklıdır.

Bir makinenin alfa'dan alfa i motorlara yükseltilmesi hem motor hem de enkoder değişimi gerektirir.

S3: Bir yedek T061 takılmadan önce D-Sub konektörünün durumu nasıl değerlendirilir?

D-Sub muhafazasındaki tüm pinleri bükülme, kırılma ve korozyon açısından inceleyin. Tek bir bükülmüş pin bile aralıklı enkoder iletişim alarmlarına neden olabilir — bazen yalnızca belirli sıcaklıklarda veya titreşim seviyelerinde, hatanın teşhis edilmesini zorlaştırır.

Gerilim azaltma kısmındaki çatlaklar için D-Sub muhafazasının kendisini kontrol edin. Eşleşen kablo konektörünü sabitleyen mandallama vidaları işlevsel dişlere sahip olmalıdır; yuvarlak mandal dişleri, hizmet sırasında yanlış kullanımın yaygın bir sonucudur ve makine çalışması sırasında kablo konektörünün titreşimle gevşemesine neden olur.

Bu sorunlardan herhangi biri mevcutsa, ya farklı bir yedek ünite temin edin ya da kurulumdan önce konektörün değiştirilmesini sağlayın.

S4: αA64 T061'in tipik arıza modu nedir ve bu enkoderler tipik olarak ne kadar süre dayanır?

Rulman aşınması en yaygın yaşa bağlı arızadır. Enkoder yatağı, optik disk tertibatını ve enkoder şaft kuplajını destekler; aşındıkça artan radyal boşluk, A/B kuadrant çıkışlarında sinyal gürültüsüne neden olur ve sonunda aralıklı veya kalıcı enkoder alarmlarına yol açar.

Soğutma sıvısı sisi, yağ aerosolü veya metal talaşı sızıntısından kaynaklanan kirlenme, motor şaft contası aracılığıyla optik diski bozarak, amplifikatörün iletişim hatası olarak algıladığı azaltılmış sinyal genliğine neden olur.

Hizmet ömrü, çalışma koşullarına göre büyük ölçüde değişir; ağır işleme ortamlarında 7/24 çalışan motorlardaki enkoderler, ara sıra kullanılan ekipmanlardakinden daha hızlı yaşlanır. İyi bakılmış makineler için on yıllarca hizmet olağandışı değildir.

S5: A860-0360-T061'in onarımı mevcut mu ve hangi koşullar altında?

A860-0360-T061 genellikle geleneksel anlamda onarılamaz kabul edilir — optik disk, yatak ve sinyal elektroniği, bileşen düzeyinde servis erişimi için bir düzenleme olmaksızın fabrika montajlı kapalı bir ünite olarak monte edilir.

Bazı uzman sağlayıcılar, kontrollü koşullar altında rulman değişimi ve optik disk temizliğine odaklanan sınırlı onarım yeteneği sunar, ancak sonuçlar değişir ve onarımın kendisi yeni hatalara neden olma riski taşır.

Çoğu operatör için, bu neslin enkoderini onarmaya çalışmaya kıyasla, servis garantisi taşıyan test edilmiş bir yedek ünite ile değişim, daha tercih edilen ve daha öngörülebilir hizmet yoludur.
