Fanuc A860-0360-T211

Genel bakış

BuFanuc A860-0360-T211Fanuc'un alfa serisi AC servo motorları için αA64 (64K ppr) mutlak atım kodlayıcısıdır.000 ppr mutlak seri geri bildirim mimarisi ancak konektör tarzında farklı, kablo konfigürasyonu ve donanım revizyonu.

T211, A860-0360 aralığında daha sonraki üretim revizyonu,Aynı harici arayüzü ve performans özelliklerini korurken, daha önceki varyantlara kıyasla iç sinyal işleme ve mekanik güvenilirlikte gelişmeler getirir..

Fanuc's practice of assigning a T211 designation alongside the existing T201 and other T-suffix variants reflects incremental product improvement within a maintained specification — the T211's encoder position data, seri protokolü, CNC uyumluluğu ve motor montajı A860-0360 ailesinin geri kalanıyla tutarlı kalmaktadır.

Alternatif parça numarası A290-0360-V511, aynı kodlayıcı fonksiyonu için mevcut katalog girişini temsil eden Fanuc'un çapraz referansıdır.

Bu çapraz referans üzerindeki A290 önek, bir konektör veya form faktörü varyantını gösterir; A290-0360-V511'i alternatif olarak sipariş ederken,Bağlantı ve montajın belirli motor kurulumuna uygunluğunu doğrular..

T211'in mutlak geri bildirimi, CNC'nin servo amplifikatörün yedek pilinin şarj edildiği sürece makine güç döngüleri boyunca eksen pozisyonu verisini koruduğunu gösterir.

Bu, artan kodlayıcıların gerektirdiği başlangıçta referans dönüş döngüsünü ortadan kaldırır ̇ makine, tüm eksen pozisyonları geçerli olarak çalıştırıldıktan hemen sonra üretime başlayabilir.Bu operasyonel kolaylık mutlak kodlayıcı tesisatların belirleyici avantajlarından biridir ve αA64 mutlak varyantlarının üretim makine aletleri için yaygın olarak belirlenmesinin temel nedenlerinden biridir..

Alfa kodlayıcı uzmanlarından A860-0360-T211 için test ve onarım hizmetleri mevcuttur ve bu da A860-0360 ailesinin daha hizmet veren üyelerinden biridir.Değerlendirme programları, arızalı kodlayıcıya karşı test edilmiş garantili bir ünite sağlayan, zamanın önemli olduğu makinelerin durduğu durumlarda tercih edilen servis rotasıdır..

Ana Özellikler

A860-0360 Encoder Evolution'daki T211

A860-0360 ailesi, T001 ile T211 arasında uzanır ve her biri αA64 kodlayıcı donanımının evriminde bir aşamayı temsil eden V-sonekli varyantları içerir.

T101, sabit kablolu en eski sürümdü; T001 ve T011 çıkarılabilir konektör konfigürasyonları tanıttı; T201, koruma ve konektör tasarımında gelişmeler ekledi;T211, daha fazla düzeltme ile mevcut üretim revizyonu temsil eder.

Bu evrim boyunca, çekirdek 64K ppr mutlak geri bildirim özelliği sabit kaldı. Herhangi bir A860-0360-T takma kodlayıcı teorik olarak diğerleri gibi aynı CNC ve motor uygulamasına hizmet edebilir.Doğru kablo ve bağlantı konfigürasyonu verildiğinde.

The T211's position as the current or recent-production variant means it is more likely to be available from authorised supply channels and managed service inventories than early variants like T001 or T101.

Yedek parça stoklarını oluşturan tesisler için, T211 gelecekteki ihtiyaçlara karşı stoklama için pratik bir seçimdir.Tesisin makine parkındaki motor tesisleriyle fiziksel olarak uyumlu olması koşuluyla.

Optik disk teknolojisi ve sinyal kalitesi

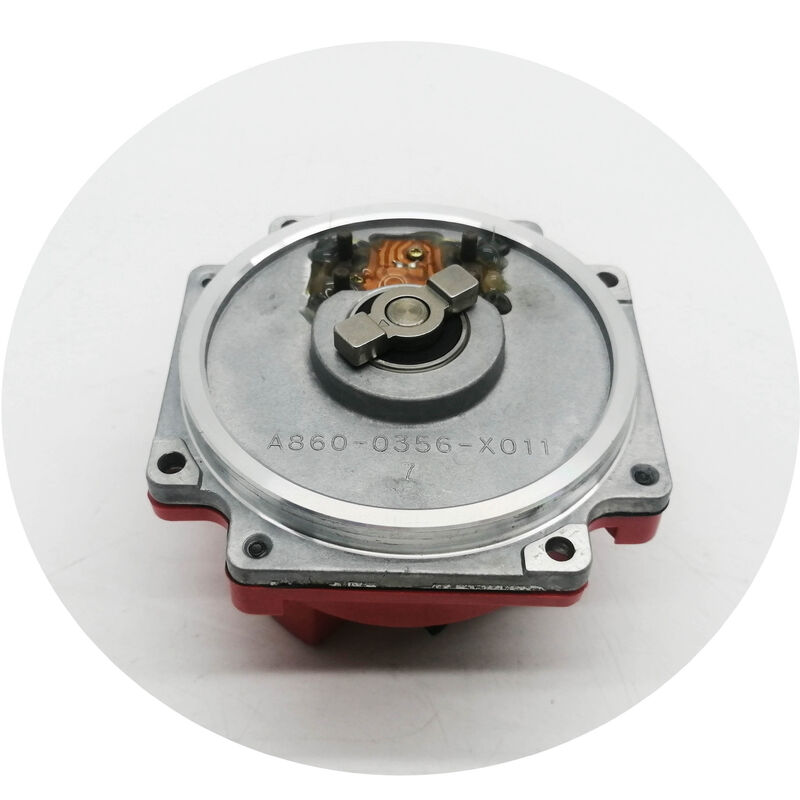

A860-0360 ailesindeki tüm αA64 kodlayıcıları optik disk teknolojisini kullanır bir cam veya plastik disk, alternatif şeffaf ve şeffaf olmayan segmentlerle motor şaftına monte edilir.ve sabit statör üzerinde bir fotodetektor dizisi açısal konumu belirlemek için disk ile iletilen ışık kalıbını okur.

Mutlak konum verileri disk üzerindeki çoklu konsantrik parça desenlerinde kodlanmıştır.Kodlayıcının bilinen bir referanstan gelen darbeleri saymadan bir dönüş içinde açısal konumunu eşsiz bir şekilde bildirmesine izin verir.

T211'in sinyal işleme elektronikleri bu optik kalıbı, servo amplifikatörün okuduğu seri mutlak geri bildirim protokolüne dönüştürüyor.

Optik diskin kalitesi ̇ yüzey temizliği, şeffaf/şeffaf sınırların keskinliği,ve diskin çizik ya da kirlilikten uzak olması amplifikatördeki sinyal kalitesini doğrudan belirler.

Soğutma suyu sisleri, yağ aerosolleri veya kodlayıcı gövdesine bozulmuş bir şaft mühüründen giren karga parçacıkları, zamanla disk yüzeyinde birikir.Sinyal kalitesini azaltmak ve sonunda kodlayıcı iletişim alarmlarına neden olmak.

Sık Sorulan Sorular

S1: T211'i T201'den pratik açıdan ayıran nedir?

T201 ve T211, her ikisi de aynı motor aralığı ve CNC jenerasyonu için 64K ppr αA64 mutlak geri bildirim sağlayan A860-0360 üretim tarihi içinde ardışık revizyondur.

T211 sinyal işleme elektronik veya mekanik bileşenlerde T201'ye göre içsel gelişmeler içerir.ve kodlayıcı performans özelliği aynı kalır.

Değiştirme amaçlı olarak, bir T211 doğrudan bir T201 kurulumunu değiştirir (ve tersine) parametreler değişikliği, kablo modifikasyonu veya mekanik uyarlama olmadan.

S2: Alternatif parça A290-0360-V511, T211 ile nasıl ilişkilidir ve ne zaman kullanırsınız?

A290-0360-V511, T211 stokunun standart kanallar aracılığıyla mevcut olmadığı durumlarda αA64 kodlayıcı fonksiyonu için Fanuc'un mevcut katalog çapraz referansıdır.

A290 önek, A860-0360 ailesinden farklı bir fiziksel ambalajı gösterir, bu da farklı bir bağlantı formatı anlamına gelebilir.

T211 yerine A290-0360-V511 sipariş ederseniz, kodlayıcı gövdesi üzerindeki bağlantı tipinin motora monte edilmiş kablo bileşimiyle eşleştiğini doğrulayın. Çoğu durumda işlev aynıdır.Doğrulanması gereken değişkendir fiziksel bağlantı.

S3: Bir yedek T211 takıldıktan sonra mutlak konum verileri nasıl yeniden oluşturulur?

Değiştirme kodlayıcısını yükledikten sonra, makineyi çalıştırın.CNC tipik olarak mutlak bir kodlayıcı referans kaybı alarmı gösterecektir çünkü yeni kodlayıcı makinenin mekanik konumu ile depolanan çoklu dönüş sayımı ilişkisi yoktur.

Etkilenen eksende tam bir referans geri dönüş (sıfır geri dönüş) döngüsü yürütülür. Eğim donanım referans anahtarına yönlendirilir, kodlayıcı Z-pulsunu algılar ve makinenin konum verisini ayarlar.

Güçlendirici daha sonra bu ilişkiyi pil destekli belleğinde saklar.

S4: Üretim koşullarında başarısız olan αA64 T211 kodlayıcısının belirtileri nelerdir?

Gelişen arızalar tipik olarak aralıklı servo alarmları (SV-360 serisi) olarak ortaya çıkar ve başlangıçta güç döngüsünde açık olur, ancak daha sık ve sonunda kalıcı hale gelir.

Konum hataları eksen komut konumlarından hafifçe sürüklenir Gelişmiş bir arıza, alarm, güçlendikten sonra kalıcı hale gelir ve eksen çalıştırılamaz.

Kodlayıcı kablo ve bağlantı, kodlayıcı'nın kendisinin başarısız olduğu sonucuna varmadan önce kontrol edilmelidir ∙ Bağlantı düğmelerindeki kirlilik veya kısmi kablo arızası aynı alarm kalıplarını üretir.

S5: T211 çoklu alfa motorlu makinelerle tesisler için bir yedek stok olarak uygun mu?

Evet, T211 Alfa serisi motorları olan birden fazla makineyi yöneten tesisler için pratik bir çorap kodlayıcısı.tam da mevcut üretim revizyonu olduğu ve önceki A860-0360 çeşitleriyle aynı geniş motor aralığını kapsadığı için.

Bir T211 stoklama, her bir motor kurulumunun kablo ve bağlantı uyumluluğuna bağlı olarak çok çeşitli alfa motor kodlayıcı yedekleri kapsar.

Verify that the T211's connector is compatible with each motor type in the facility (or that cable adapters are available for any incompatible installations) before committing to a T211-only spare strategy.

Makineler grubu veya vardiya programı başına tek bir test yedek, üretim kritik CNC kodlayıcı yedekleri için yaygın olarak kullanılan bir kılavuzdur.
