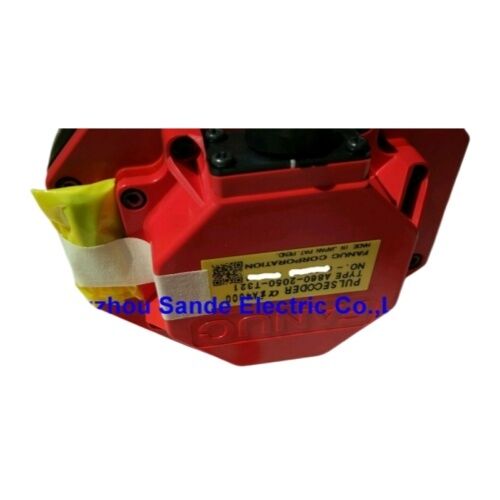

1 adet FANUC Kodlayıcı A860-2010-T341 Yeni A8602010T341 A860-2010-T341

FANUC A860-2010-T341 Nabız Kodlayıcısı aiAR128 Alfa i Servi Motoru Servisi için Sıfırlanmış Mutlak Kodlayıcı, Yeni

FANUC servo sistemindeki bazı bileşenler kademeli olarak bozulabilir. makine pozisyonel sürüklenme, aralıklı alarmlar, tutarlı olmayan konturlama geliştirir. Diğer zamanlarda arıza anidir:Kodlayıcı alarmıHer iki durumda da, kodlayıcı neredeyse her zaman takip ettiğiniz bileşen.

BuFANUC A860-2010-T341FANUC Alpha i serisi AC servo motorları için mühürlenmiş aiAR128 mutlak darbe kodlayıcısıENCODER AIAB128ve doğrudanDaha önceki A860-2014-T301'in yerine geçer.

Bu birimyeni.

AiAR128'in ne sağladığını

AiAR128 işareti, bu kodlayıcıyı FANUC'un Alpha i nesil seri mutlak darbeler kodlayıcılarına yerleştirir.

The "AR128" component refers to the 128-fold resolution class within the absolute encoder family — the encoder delivers high-resolution absolute position data via FANUC's high-speed serial communication link to the servo amplifier, Alpha i serisi sürücülerinin etrafında tasarlandığı sıkı kapalı döngü kontrolünü sağlar.

BirMutlak kodlayıcı, A860-2010-T341 servo amplifikatöründeki pil tarafından desteklenen güç döngüleri boyunca eksen konumu verilerini saklar.

Makine yeniden başlatılması bir referans geri dönüş yönlendirme dizisi gerektirmez. Sürücü güç açıldığında kodlayıcıyı okur ve hemen eksen konumunu bilir.

Bu, yeniden başlatma zamanının doğrudan üretim çıkışına çevrildiği üretim makineleri için anlamlı bir operasyonel avantaj.

Teknik özellikler

Kuyruklu Çakıl Dağı'nın Pratik Anlamı

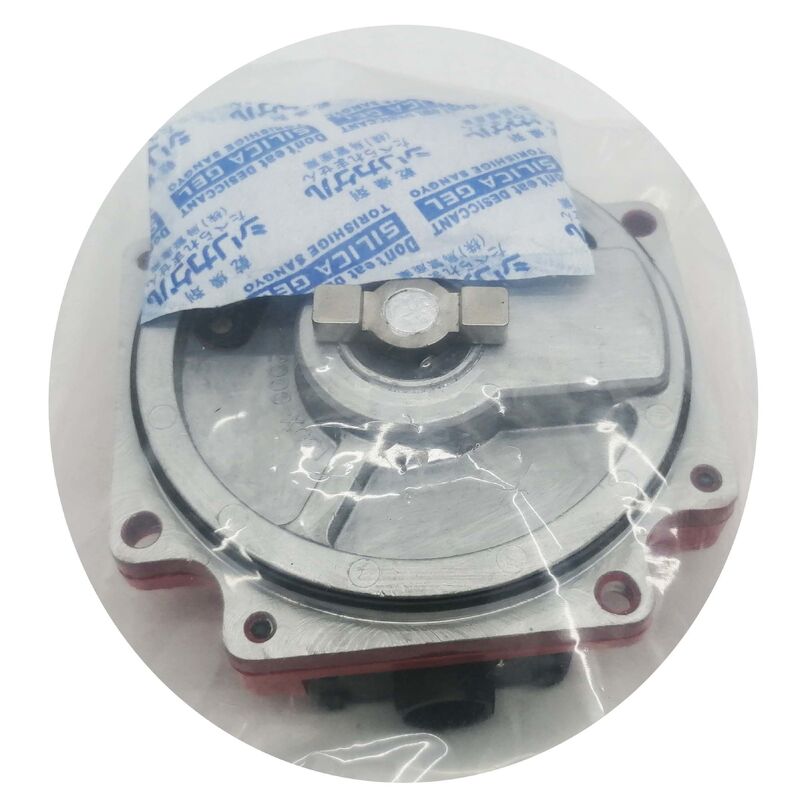

TPR (konik şaft) montajı, bu kodlayıcıyı düz şaftlı varyantlardan ayırt eder.Kodlayıcı bağlantısı kodlayıcı gövdesinde eşleşen konik bir delikle bağlantı kurar., yüksek sürtünme müdahalesi uygunluğu, tutma boğazı sıkıştırıldığında.

Bu montaj yönteminin iki pratik avantajı vardır.

İlk olarak, kodlayıcı bağlantı arabiriminde oyun ortadan kaldırır: bir tuşlu veya kelepçe tarzı bağlantı aksine,düzgün bir şekilde yerleştirilmiş bir konik motor şaftı ve kodlayıcı algılayıcı eleman arasında açısal bir geri tepki yaratmaz.

İkincisi, titreşim altında gevşemeye birçok alternatif sabitleme yönteminden daha iyi dayanır.milyonlarca çalışma saatinde tekrarlanan hızlı hızlanma ve yavaşlama döngüleri yaşayan servo motorlarda önemli olan.

IP67 Sızdırmazlık Koruması

A860-2010-T341'deki mühürlenmiş ev,IP67 giriş koruması- Toplam toz dışı kalması ve bir metre derinliğe kadar suya dalmaya dayanabilme yeteneği.

Üretimde bulunan bir CNC makine aletinde, bir servonun motor ucunun soğutma sıvısı püskürtmesi, kesme sıvısı sis, yağ aerosolu ve çip yüklü havaların rutin olduğu bir ortamda oturması.Çatlak bir koruma yoluyla mühürlenmesini kaybeden bir optik kodlayıcı, bozulmuş bir O halka veya yetersiz bir IP derecelendirilmesi zamanla optik disk üzerinde kirliliği biriktirir.

Bozulma genellikle kademeli olarak gerçekleşir: az gürültülü konum sinyalleri, temiz bir alarm üretmeden önce giderek daha düzensiz hale gelir.ve makine aslında durmadan önce çok daha az doğrulukla çalışabilir.

IP67 yapısı bu ortam için doğru cevap.

Yıkama alanlarında, soğutma sıvısı nozellerinin yakınında veya sıvıya maruz kalan herhangi bir uygulamada monte edilen motorlar için, mühürlenmiş tasarım isteğe bağlı değildir. Uzun vadeli güvenilirliği mümkün kılan şeydir.

A860-2014-T301 yerine geçiyor.

A860-2010-T341 ile ilgili doğrulanmış ve belgelenmiş gerçeklerden biri,A860-2014-T301 için mevcut yedek.

Başlangıçta A860-2014-T301 kodlayıcısı ile donatılmış olan makineler, A860-2010-T341'i mevcut üretim doğrudan yedekleme olarak kullanır. Aynı elektrik arayüzü, aynı montaj konfigürasyonu,Servo güçlendirici ve CNC kontrolü ile aynı uyumluluk.

Bu değişiklik, eski parça numarasını arayan bakım ekipleri için önemli.

Motorunuzdaki kodlayıcı etiketi A860-2014-T301 diyorsa, sipariş ettiğiniz A860-2010-T341'dir.

Bu Kodlayıcı Nerde Çalışıyor?

FANUC Alpha i serisi AC servo motor platformu, 2000'lerin başlarından beri FANUC tarafından kontrol edilen CNC makinelerinin omurgası olmuştur.ve aiAR128 impuls kodlayıcı ailesi, bu kurulu bazda en sık karşılaşılan kodlayıcı özelliklerinden biridir.A860-2010-T341 şu adreslerde bulunur:

CNC İşleme MerkezleriMazak, Okuma, Makino, DMG Mori, Doosan ve diğerleri de dahil olmak üzere inşaatçılardan dikey ve yatay işleme merkezlerinin X, Y, Z ve döner eksenleri üzerindeki eksen sürüş geri bildirimi

CNC Dönüştürme MerkezleriDönüştürme sistemleri, iki eksenli ve çok eksenli CNC tornalarda, alt-spindle ve C-eksenli tahrikleri de dahil olmak üzere, eksen servo geri bildirim

FANUC Endüstriyel RobotlarM ve R serisi eklem eklemlerinde Alfa i servo motorları kullanan eklem eksen geri bildirimi

Esnek Üretim SistemleriFANUC Alpha i sürücüleri etrafında inşa edilmiş palet değiştiricilerinde, konveyör indekslerinde ve otomatik malzeme taşıma sistemlerinde servo sürücüler

Özel Üretim EkipmanıOtomobil, havacılık ve genel üretim endüstrilerinde özel otomasyon hücreleri

Sık Sorulan Sorular

S1: A860-2010-T341 doğrudan A860-2014-T301'in yerini alıyor mu?

Evet, A860-2010-T341, FANUC'un şu anda üretilen A860-2014-T301'in yerine geçiyor.Motorunuzdaki kodlayıcı etiketi A860-2014-T301 diyorsa, A860-2010-T341 sipariş doğru değiştirme.

S2: A860-2010-T341 mutlak mı yoksa artan bir kodlayıcı mı?

Evet.mutlakFANUC'un yüksek hızlı seri bağlantısı ile sürekli varlık konum verileri verir ve servis amplifikatöründeki pil yedekleme ile güç kapatma yoluyla konum korunur.

Bu, her makine çalıştırılmasında bir eksen referansı dönüş yönlendirme döngüsüne olan ihtiyacı ortadan kaldırır.

S3: Hangi servo güçlendiriciler ve CNC kumandaları bu kodlayıcıyla uyumludur?

A860-2010-T341FANUC αi ve βi serisi servo amplifikatörleri, CNC kumandaları ile eşleştirilmiş0i, 16i/18i/21i ve 30i/31i/32iAileler.

Alfa i ve Beta i serisi motor-artırıcı kombinasyonları için standart arayüz olan FANUC'un yüksek hızlı seri geri bildirim protokolü üzerinden iletişim kurar.

S4: Hangi FANUC alarmları arızalı bir A860-2010-T341 gösterir?

Kodlayıcı ile ilgili hatalar genellikle tetiklerServo alarmlarıCNC ekranında normalde SV0364 (CSAL alarmı), SV0368 (yumuşak faz alarmı) veya kodlayıcı seri verilerinin kaybolduğunu veya bozulduğunu gösteren iletişim ile ilgili alarm kodları.

Kodlayıcıyı değiştirmeden önce, kodlayıcı kablosunu ve bağlantıyı her iki ucunda da kontrol edin, çünkü kablo hasarı ve bağlantının korozyonu aynı alarm kodlarını üretir.

S5: Bu kodlayıcı için konik şaft tasarımı neden önemlidir?

Konik şaft (TPR) montajı, motor şaftı ve kodlayıcı bağlantısı arasında kendi kendine merkezlenen, geri tepki içermeyen bir bağlantı oluşturur.

Anahtarlı veya kelepçe tarzında çiftlemelerin aksine, konik, düzgün bir şekilde torklandığında, açısal oyunu ortadan kaldırarak ve titreşim altında gevşemeye karşı direnerek hassas bir müdahale uygunluğu oluşturur.Bu doğrudan servo sürücüye verilen konum geri bildiriminin kalitesini ve tutarlılığını etkiler.
